Cách lắp đặt pin năng lượng mặt trời

Thương hiệu: DVM Loại: Phụ kiện năng lượng mặt trời

Liên hệ
Những lưu ý khi lắp đặt hệ thống pin mặt trời Nguồn điện mà pin mặt trời phát ra là dòng điện một chiều DC ở mức có thể gây nguy hiểm do đó trong quá trình lắp đặt cần có các trang bị bảo hộ lao động phù hợp, sử dụng găng tay và giày bảo hộ khi lắp đặt. ...

Những lưu ý khi lắp đặt hệ thống pin mặt trời

  • Nguồn điện mà pin mặt trời phát ra là dòng điện một chiều DC ở mức có thể gây nguy hiểm do đó trong quá trình lắp đặt cần có các trang bị bảo hộ lao động phù hợp, sử dụng găng tay và giày bảo hộ khi lắp đặt.
  • Không đứng lên các tấm pin có thể gây vỡ hoặc xước bề mặt kính.
  • Không lắp đặt các tấm pin bị ướt hoặc lắp đặt trong điều khiện mưa gió.
  • Pin phát ra điện 1 chiều nên cần chú ý đấu đúng cực trong quá trình lắp đặt.
  • Đảm bảo các mối nối phải được cách điện đúng kỹ thuật
  • Hệ thống giá đỡ phải đảm báo chắc chắn trong điều khiện gió bão.
  • Trong trường hợp hoả hoạn không dùng nước để chữa cháy tránh việc bị điện giật.
  • Hệ thống pin nên được thiết kế có khoảng cách giữa pin mặt trời và mái/sàn để đảm bảo thông gió tản nhiệt.

Hướng dẫn lắp đặt hệ thống pin mặt trời

Lắp đặt pin lên hệ thống khung giá đỡ

  • Khung giá đỡ nên sử dụng chất liệu inox.
  • Khoảng cách giữa pin và mái nhà tối thiểu 150mm để đảm bảo thông gió làm mát.
  • Dùng 4 kẹp cố định khung pin có độ dày từ 7 – 10mm.
  • Kẹp chỉ tiếp xúc vào khung bên ngoài tấm pin, tránh tiếp xúc với mặt kính.
  • Khi lắp đặt chú ý lỗ thoát nước của tấm pin, tránh làm tắc hoặt cản trở nước thoát ra từ tấm pin.
  • các tấm pin nên lắp đặt các nhau tối thiểu 10mm.
  • Khung giá đỡ thi công đảm bảo chị được gió bão.

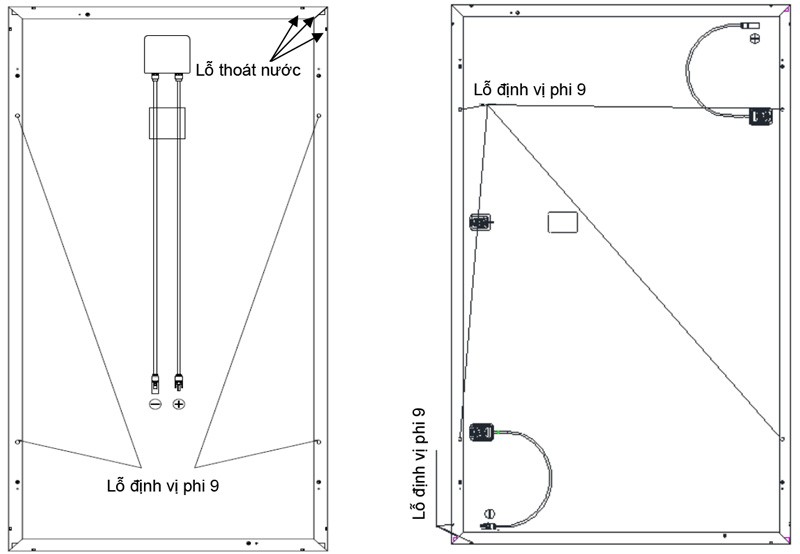

bản vẽ mặt sau pin mặt trời

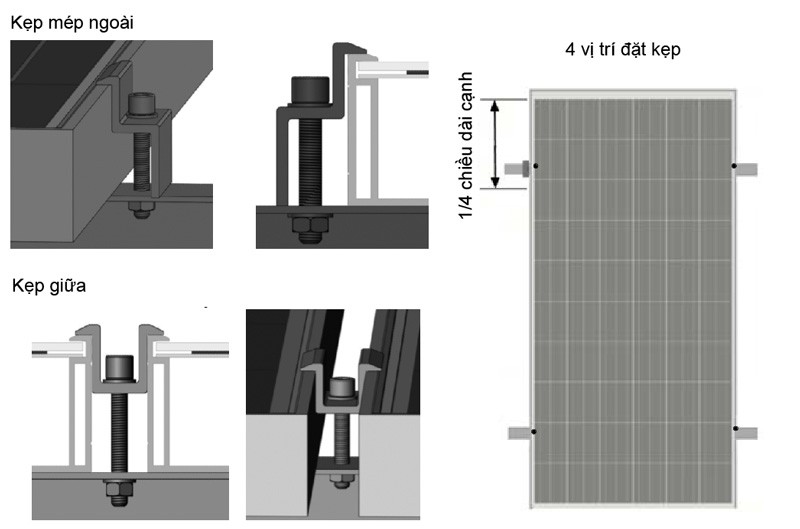

Hình ảnh mô phỏng lắp kẹp gắn pin mặt trời vào khung đỡ

Đấu nối hệ thống

Tuỳ vào việc thực tế công suất, vị trí lắp đắt các tấm pin cũng như điện áp đầu vào của bộ inverter/bộ hoà lưới mà ta đấu song song hoặc nối tiếp các module pin mặt trời với nhau. Tuy nhiên cần đảm bảo các yêu cầu kỹ thuật sau:

  • Các mối nối khi đấu nối cần phải sạch, không ẩm ướt.
  • Các tấm pin có 2 cực (+) và (-) rõ ràng, tuỳ thuộc bạn đấu nối tiếp hoặc song song mà có cách đấu khách nhau tuy nhiên không được đấu sai gây hỏng tấm pin.
  • Đối với việc đấu song song các module, trước khi đấu nối cần kiểm tra lại điện áp của các module. Nếu thấy bị đảo cực hoặc chênh lệch trên 10v thì phải kiểm tra lại pin.
  • Dây điện dùng để truyền tải nên dùng loại 1 lõi có 2 lớp cách điện.

Bảo trì – sửa chữa hệ thống

  • Cần phải có cầu dao cách ly ngắt điện trước khi sửa chữa hoặc bảo trì.
  • Chú ý loại bỏ các vật thể làm cản trở ánh sáng mặt trời chiếu vào các tấm pin.
  • Thường xuyên lau chùi bề mặt các tấm pin để giữ cho hiệu suất pin là cao nhất.
  • Thay thế tấm pin cần thay thế đúng chủng loại, đeo giày và găng tay bảo hộ khi sửa chữa.
  • định kỳ tối thiểu 1 năm cần siết chặn các bu lông ốc vít, giá đỡ hệ thống pin, kiểm tra tiếp xúc các mối nối hệ thống.
